USB-Cが反応しないMacbook Proのロジックボード修理方法

USB-Cが反応しないMacbook Proのロジックボード修理方法 USB-Cが反応しないMacbook Proのロジックボード修理方法

ACアダプターを繋いだままMacBookを使用していて気づいたらバッテリー残量0%となってしまい電源が入らなくなってしまうことがあります。

USB-Cに搭載されているチップとは

USB-Cポートには供給される電力や動作を検査してバッテリーへ電源を供給するチップ(PDコントローラIC)が搭載されています。このチップが破損した場合、USB-Cが反応しない状態になり、SMCリセットなどを行っても改善しなくなります。

Macのロジックボードとは

CPUやメモリ、主要チップセットなどのMacの動作に必要な部品を搭載したメイン基板です。ロジックボードが破損した場合、電源が入らない、画面が映らない、表示がおかしくなる、動作が止まる・フリーズするなどの症状が発生します。

↓MacBookの電源がつかない等のトラブルが生じている方はこちらも参照ください。

↓Macがフリーズしてしまう・止まってしまう等のトラブルでお困りの方はこちらも参照ください

USB-Cが反応しなくなる原因と発生する症状例

USB-Cポートが反応しなくなった際には、USB-Cポートが液体などで腐食して正常に認識していない場合や、バッテリーの破損、ロジックボード上のUSB-C PDコントローラIC故障、フラットケーブル破損などが起きている事が考えられます。
13インチMacBook Pro2018モデルには、USB-C PDコントローラICが2つ搭載されています。
2つのUSB-C PDコントローラICが同期していない場合は両方のポートで電力が供給されない状態となるため、片方のポートが使用不可となった時は、もう片方のポートでも使用ができなくなります。

バッテリーを外した状態で動作しない場合、バッテリーの不具合またはフラットケーブルの破損が考えられます。

ロジックボード修理方法

USB-C PDコントローラICの不具合であれば、PDコントローラICを交換することで正常に動作できるように戻ることが見込めます。

USB-C PDコントローラIC搭載機種

MacBook Pro A1706 EMC 3071 Late 2016 13インチ Retinaディスプレイ 2.9GHzデュアルコアIntel Core i5 8GB 2133MHz LPDDR3オンボードメモリ Intel Iris Graphics 550 256GB PCIeベースオンボードSSD
MacBook Pro A1706 EMC 3163 2017 13インチ Retinaディスプレイ 3.1GHzデュアルコアIntel Core i5 8GB 2133MHz LPDDR3オンボードメモリ Intel Iris Plus Graphics 650 512GB PCIeベースオンボードSSD
MacBook Pro A1707 EMC 3162 2017 15インチ Retinaディスプレイ 2.9GHzデュアルコア Intel Core i7プロセッサ LPDDR3 2133MHz 16GB Radeon Pro 560 PCIe接続 512GB SSD
MacBook Pro A1707 EMC 3162 2017 15インチ Retinaディスプレイ 2.9GHzデュアルコア Intel Core i7プロセッサ LPDDR3 2133MHz 16GB Radeon Pro 460 PCIe接続 1TB SSD
MacBook Pro A1708 EMC 2978 Late 2016 13インチ Retinaディスプレイ 2.0GHzデュアルコア Intel Core i5プロセッサ LPDDR3 1866MHz 8GB Intel Iris Graphics 640 PCIe接続 256GB SSD
MacBook Pro A1708 EMC 3164 2017 13インチ Retinaディスプレイ 2.3GHzデュアルコア Intel Core i5プロセッサ LPDDR3 2133MHz 16GB Intel Iris Plus Graphics 640 PCIe接続 512GB SSD
MacBook Pro A1989 EMC 3214 2018 13インチ Retinaディスプレイ 2.3GHz quad-core intel Core i5 LPDDR3 2133MHz 8GB Intel Iris Plus Graphics 655 PCIe接続 256GB SSD
MacBook Pro A1989 EMC 3358 2019 13インチ Retinaディスプレイ 2.3GHz quad-core intel Core i5 LPDDR3 2133MHz 16GB Intel Iris Plus Graphics 655 PCIe接続 512GB SSD
MacBook Pro A1990 EMC 3215 2018 15インチ Retinaディスプレイ 2.2GHz 6コアIntel Core i7 16GB 2400MHz DDR4オンボードメモリ Intel UHD Graphics 630 256GB SSD
MacBook Pro A1990 EMC 3359 2019 15インチ Retinaディスプレイ 2.6GHz 6コアIntel Core i7 16GB 2400MHz DDR4オンボードメモリ Radeon Pro 560X 4GB 512GB SSD
MacBook Air A1932 EMC 3184 Late 2018 13インチ Retinaディスプレイ 1.6GHzデュアルコア Intel Core i5プロセッサ 8GB 2133MHz LPDDR3メモリ Intel UHD Graphics 617 128GB PCIeベースSSD
MacBook Air A1932 EMC 3184 Late 2018 13インチ Retinaディスプレイ 1.6GHzデュアルコア Intel Core i5プロセッサ 8GB 2133MHz LPDDR3メモリ Intel UHD Graphics 617 512GB PCIeベースSSD

USB-C PDコントローラICの仕様

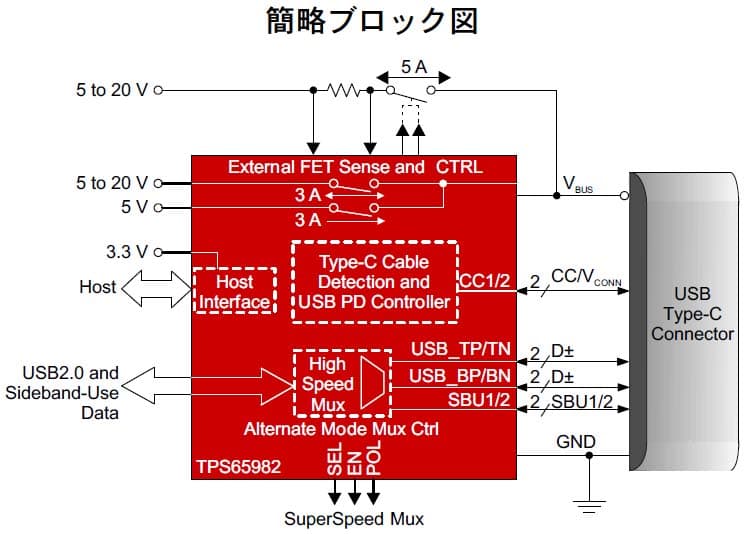

TPS65982デバイスは、スタンドアロンのUSB Type-C およびPD (Power Delivery) コントローラです。USB Type-C コネクタのケーブルのプラグおよび向きを検出し、USB PD プロトコルを使用してCC ワイヤで通信を実施。USB PD ネゴシエーションが完了すると適切な電力パスを有効にし、内部および(オプションとして) 外部のマルチプレクサ用に代替モード設定を構成します。

Copyright Texas Instruments Incorporated
引用元 日本テキサス・インスツルメンツ合同会社

USB 電力供給(PD) コントローラ

ソース(ホスト)、シンク(デバイス)、ソース- シンクのモード構成
バイフェーズ・マーク・エンコード/デコード(BMC)
物理層(PHY) プロトコル
ポリシー・エンジン
ブート時およびホスト制御で構成可能

USB Type-C 仕様に準拠

USB ケーブルのプラグ接続を検出
ケーブルの向きとロールの検出
CC およびVCONN ピンの割り当て
5V USB Type-C 電源デフォルト電流(1.5A または3A) のアドバタイズ

ポート電力切り替え

Type-C 電源用のVBUS への5V、3A スイッチ
USB PD 電源用の、VBUS との5V~20V、3A の双方向スイッチ
VCONN 用の5V、600mA スイッチ
過電流制限、過電圧保護
PD のスルーレート制御とハード・リセットのサポート

ポート・データ・マルチプレクサ

USB 2.0 HS データ、UART データ、低速エンドポイント
代替モード(DisplayPort およびThunderbolt)用のサイドバンド使用データ

パワー・マネージメント

外部の5V~20V、5A 双方向NFET スイッチ用のゲート制御および電流検出
3.3V またはVBUS 電源からの電力供給
デッド・バッテリ・サポート用の3.3V LDO 出力

データが重要ならプロの復旧会社へ

MacBookのUSB-Cが反応しなくなったら早急にプロの復旧会社であるアドバンスデータ復旧に相談すべきです。なぜならば精密な作業が必要であり、改善するどころか悪化するおそれがあります。アドバンスデータ復旧は独自のAI技術、セキュリティが万全、最短納期でお勧めです。まずは無料相談から始めてはいかがでしょうか。
